I vantaggi Omniablok

MINIMO FISSAGGIO MASSIMO VANTAGGIO

Il modulo per tetti e installazioni impossibili.

Tutti i vantaggi delle Strutture reticolari Omnia e della struttura per pannelli fotovoltaici Omniablok.

Nessuna zavorra

Essendo una struttura reticolare modulare interamente collegata

Kit completo montaggio

Connessione degli elementi esclusivamente tramite bulloneria

No foratura

Il montaggio della struttura richiede pochi fissaggi  nel tetto

Progettazione/preventivi

Il team Omnia è a completa disposizione per supporto tecnico

Scudo agenti atmosferici

Resistente agli agenti atmosferici

100% su misura

Il sistema è studiato sulle specifiche del tetto e del luogo di installazione

Pedonabile

Il pannello fotovoltaico appoggia interamente sul perimetro

Dilatazioni termiche

Il bloccaggio del pannello fotovoltaico avviene ai quattro angoli

Inclinazione pannelli

Vengono inclinati a seconda della richiesta del cliente da 0° a 25°

Certificato

Certificazione di resistenza al vento su richiesta

Peso contenuto

Struttura leggera in quanto interamente collegata

Velocità di posa

Senza alcun rischio di errore

20 anni di garanzia

Durata nel tempo garantita

Brevettato

In Italia e all’estero

Traslocabile

Smonti, rimonti e rimodelli come vuoi

Scudo agenti

Resistente agli agenti atmosferici

Certificato

Su richiesta

Montaggio in tre semplici passaggi

Il design di Omniablok è stato studiato per ridurre i tempi di posa

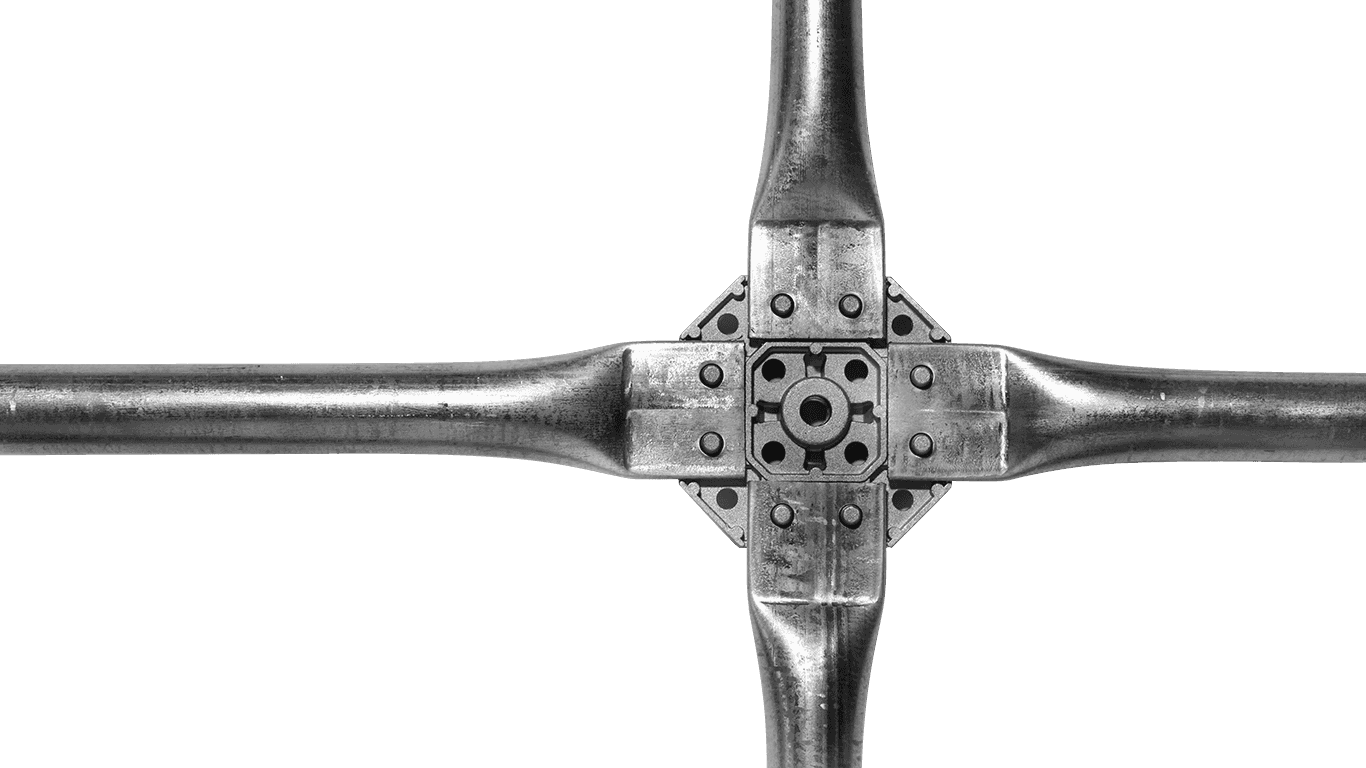

Step 1

Posizionamento modulo

Appoggiare la fusione Omniablok maschio sulla superficie della copertura, quindi posizionare i reticoli.

La fusione OmniaBlok è stata sviluppata seguendo un principio di facile installazione, il suo design consente di posizionare le parti con velocità e accuratezza sin dalla prima installazione.

step-1

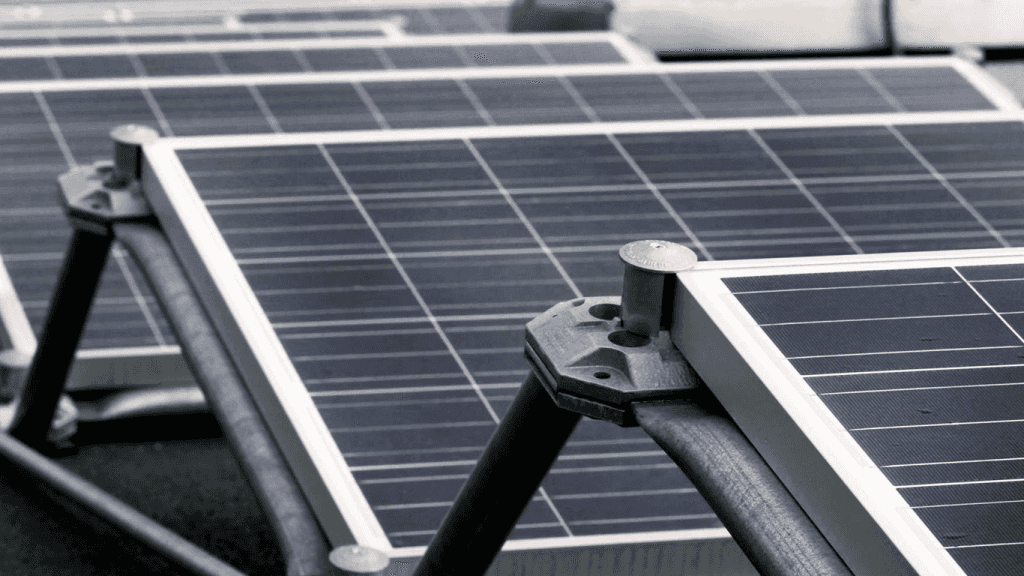

Step 2

Serraggio modulo

Posizionare la fusione Omniablok femmina in corrispondenza della fusione maschio, quindi serrare con la vite centrale M16.

Il sistema di bloccaggio avviene tramite una singola vite centrale, la morfologia della fusione e dei reticoli, rendono il sistema un nodo stabile e duraturo a prova di sollecitazioni.

step-2

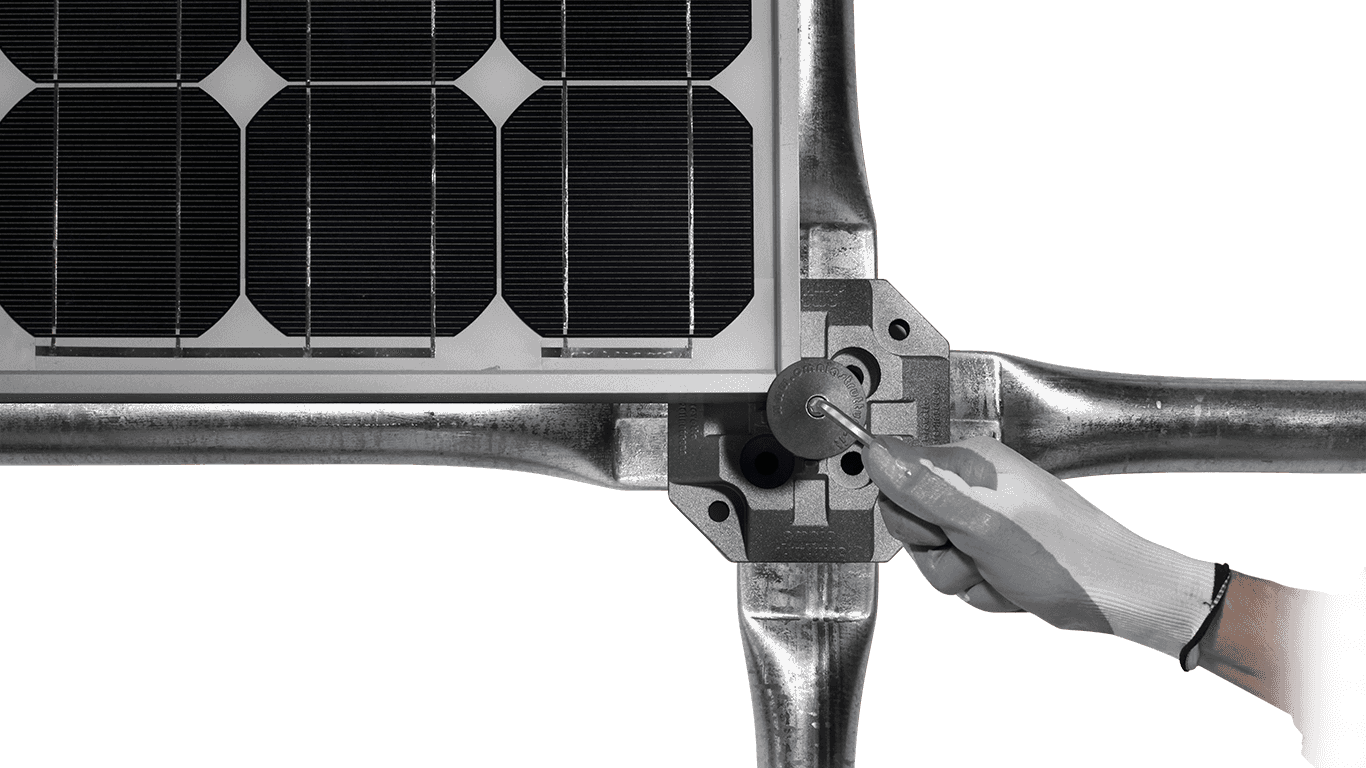

Step 3

Posizionamento pannello

Posizionare il pannello in appoggio sui reticoli, quindi fissarlo con il rondellone ferma pannello.

La sede disegnata nella fusione e il rondellone, fermano in posizione il pannello,  rendendo sia l’operazione di montaggio che quella di eventuale manutenzione veloci e pratiche.

step-3

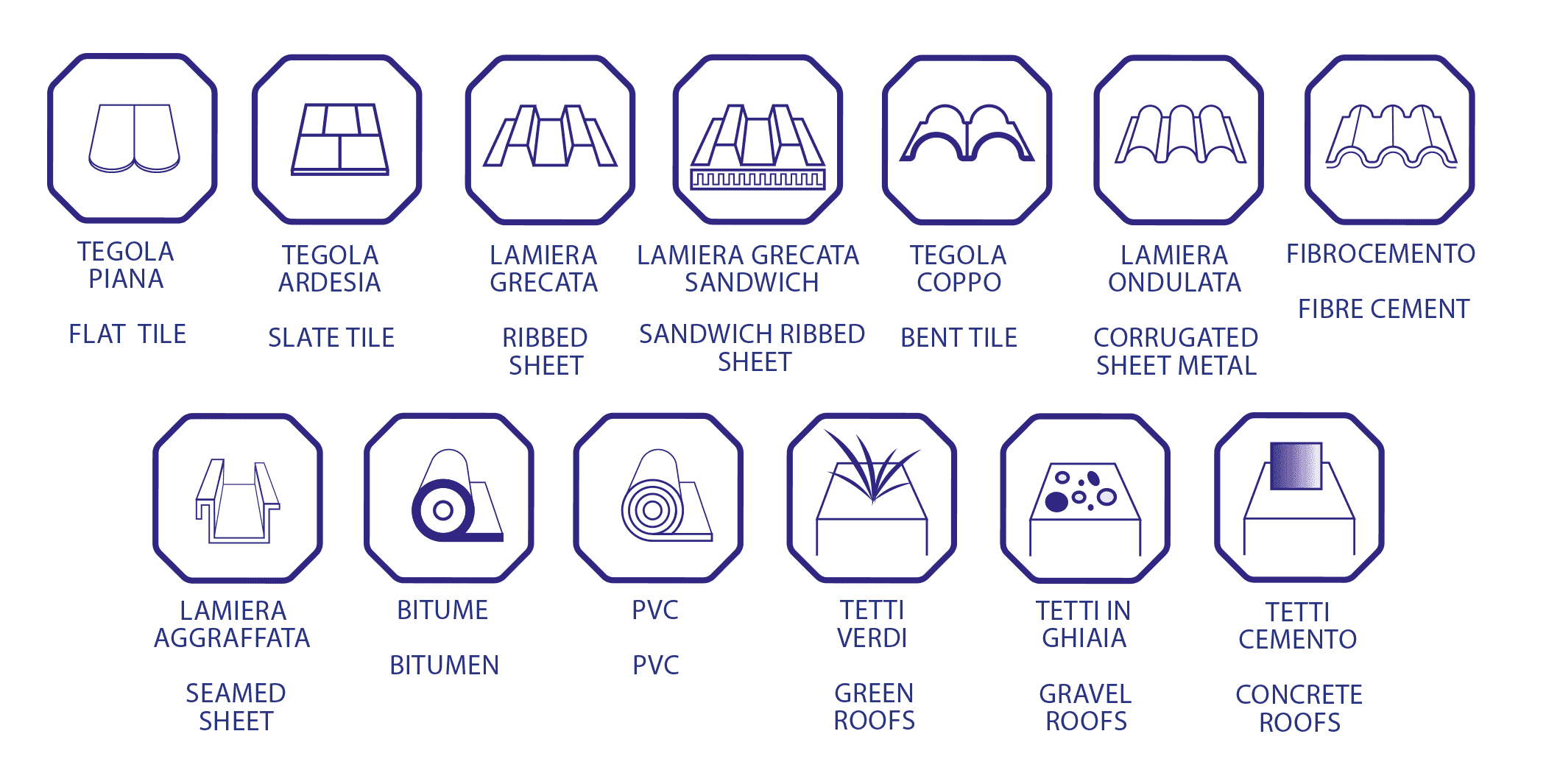

icone-tetti

Una soluzione per qualsiasi materiale di costruzione

La modularità combinata con la personalizzazione “sartoriale” del nostro prodotto, lo rendono un modulo universale adatto a qualsiasi tipologia di forma e superficie.

Le domande frequenti

Omniablok è una struttura di supporto per pannelli fotovoltaici, ideata e introdotta nel mercato dal 2010 da Omnia Spatial Structures Srl, prende il nome dalla fusione di alluminio Omniablok, in Lega EN AB 46100, che permette la connessione dei reticoli che formano il telaio fotovoltaico.



La struttura Omniablok è composta da tubi di acciaio S235 zincato a caldo, fusione in lega leggera di alluminio, la bulloneria è in Acciaio Inox A2 e marcata “Omnia”.

Dipende dal layout, dal tipo di tetto, dalla zona di installazione;
Ogni struttura è progettata in base alle caratteristiche proprie e i punti di fissaggio variano in base a diversi fattori. I nostri tecnici eseguono un progetto nel quale sono indicati i punti di fissaggio, che solitamente sono posti sul perimetro del tetto, cercando di evitare fissaggi interni alla falda.
Uno dei vantaggi del sistema Omniablok è la possibilità di installazione con pochissimi fori rispetto alle classiche strutture standard.

No, ogni struttura Omniablok viene prodotta su commessa e in base alle misure del pannello fotovoltaico che verrà installato.

No, le strutture Omniablok sono semplici e veloci da montare.
Gli installatori possono montare Omniablok invece che i sistemi standard senza aver seguito corsi di formazione.

La struttura Omniablok per tetto piano pesa circa 9,8 kg/m², mentre la struttura per tetto a falda pesa circa 6,5 kg/m². Il peso può variare a seconda della dimensione del pannello fotovoltaico

No, i nostri sistemi sono specifici per il tetto, nati dalla nostra esperienza nel campo delle coperture.



No, la struttura Omniablok viene fornita completa di bulloneria e tutto quanto il necessario per l’aggancio dei pannelli.

Sì, su richiesta possiamo fornire il paraneve per la parte terminale della struttura, oppure il paraneve da montare fra i pannelli fotovoltaici.

Inviando una mail a info@omniastrutture.it
Allegando uno schema con disposizione moduli, scheda tecnica pannelli fotovoltaici, indirizzo di spedizione e alcune foto del tetto se disponibili.
