Strutture per Pannelli Fotovoltaici su Tetto - Omniablok

La versatilità del sistema unita alla sua capacità di adeguamento, rendono Omniablok un modulo universale, adatto a qualsiasi tipologia di tetto o installazione.

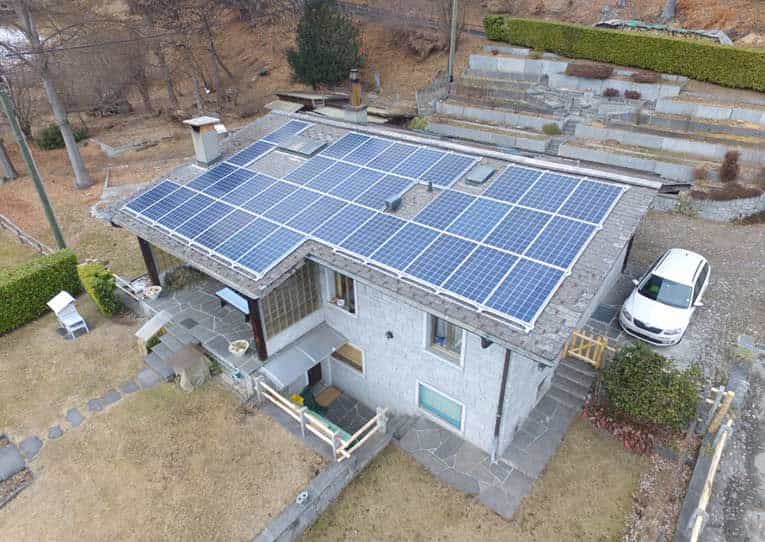

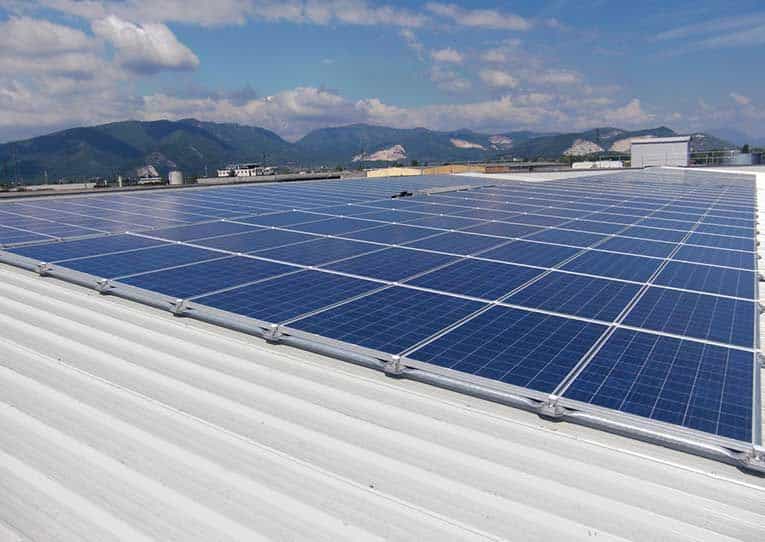

Strutture per Pannelli Fotovoltaici su Tetto inclinato

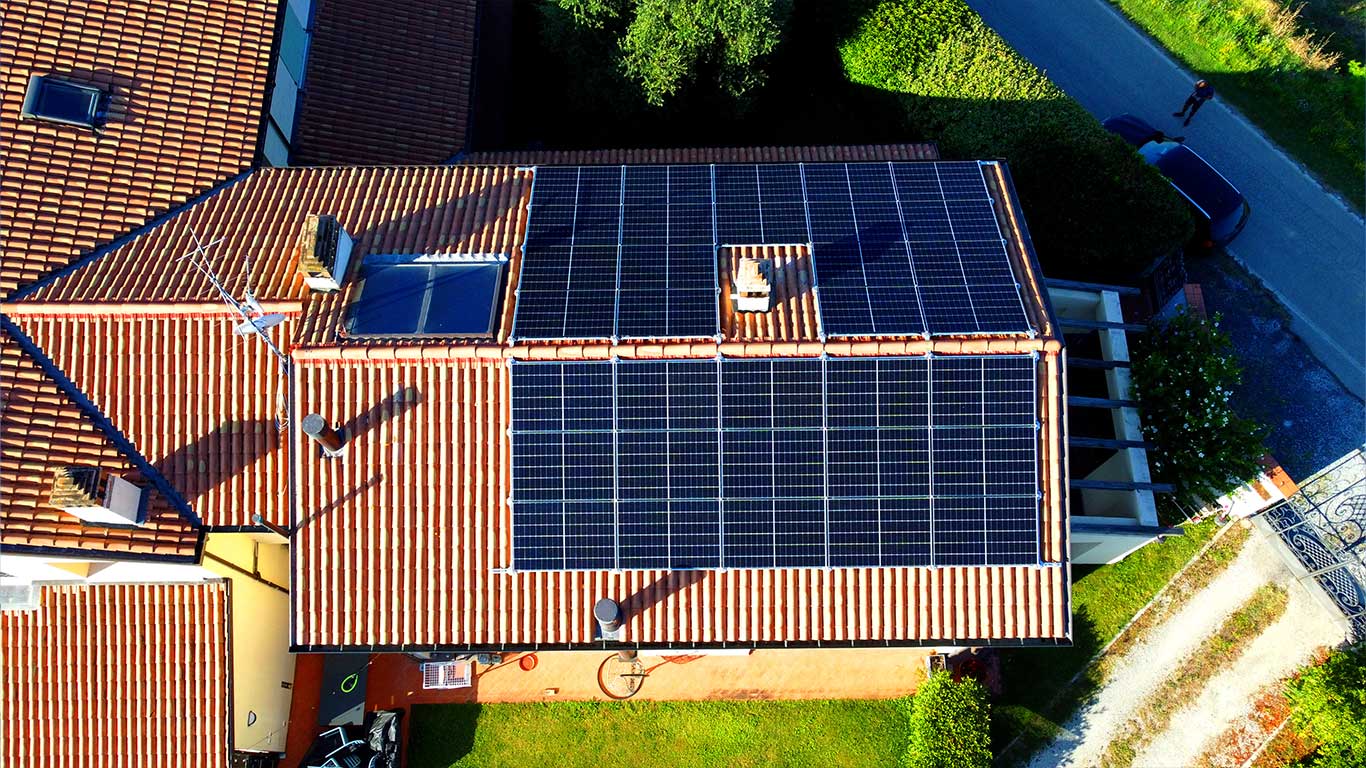

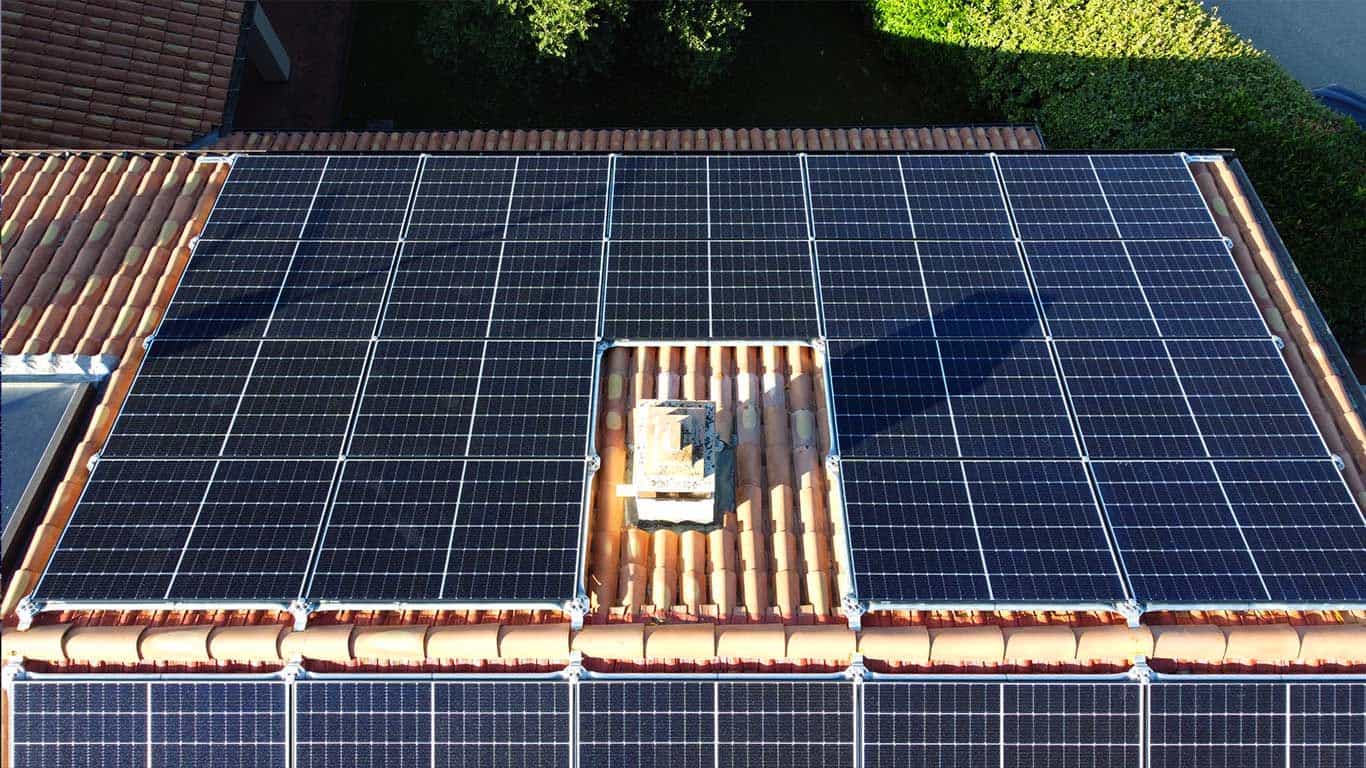

Doppia falda

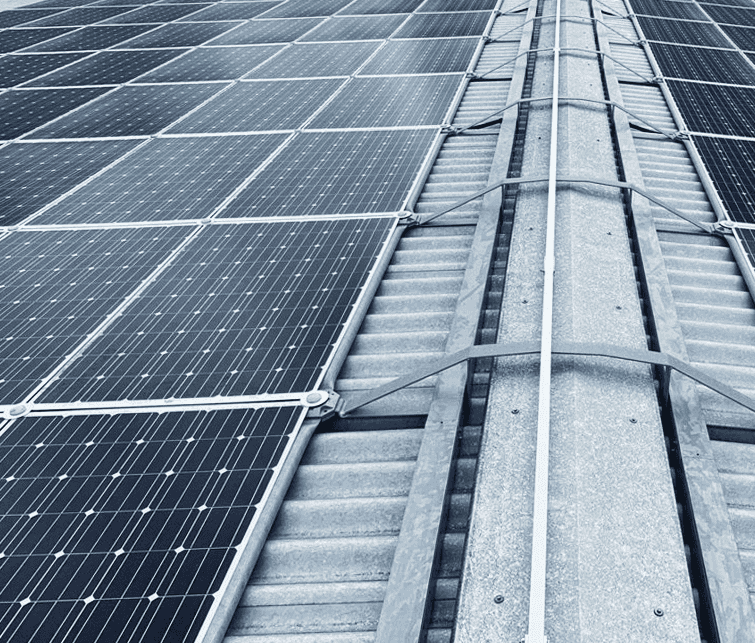

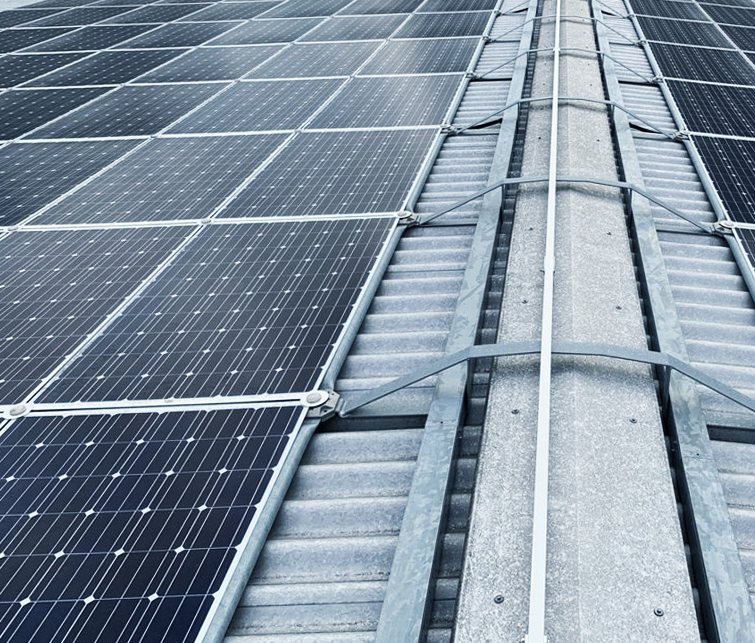

Il sistema Omniablok per tetto inclinato è una maglia reticolare totalmente collegata, prodotta su misura in base alle dimensioni del pannello fotovoltaico. La struttura Omniablok si estende sulle falde, in appoggio sul manto di copertura, con un peso proprio di circa 6,5 Kg/m². Viene vincolata nel punto di colmo, dove il rischio d’ infiltrazione è ridotto allo zero e lungo la parte bassa della falda in pochissimi punti.

Montaggio con pochi fissaggi

Riduzione rischio di infiltrazioni

Peso contenuto

Solo 6,5 kg/m²

Impianto pedonabile

Camminando sulle cornici

Velocità di posa

Senza alcun rischio di errore

Progettazione su misura

Per il tuo tetto

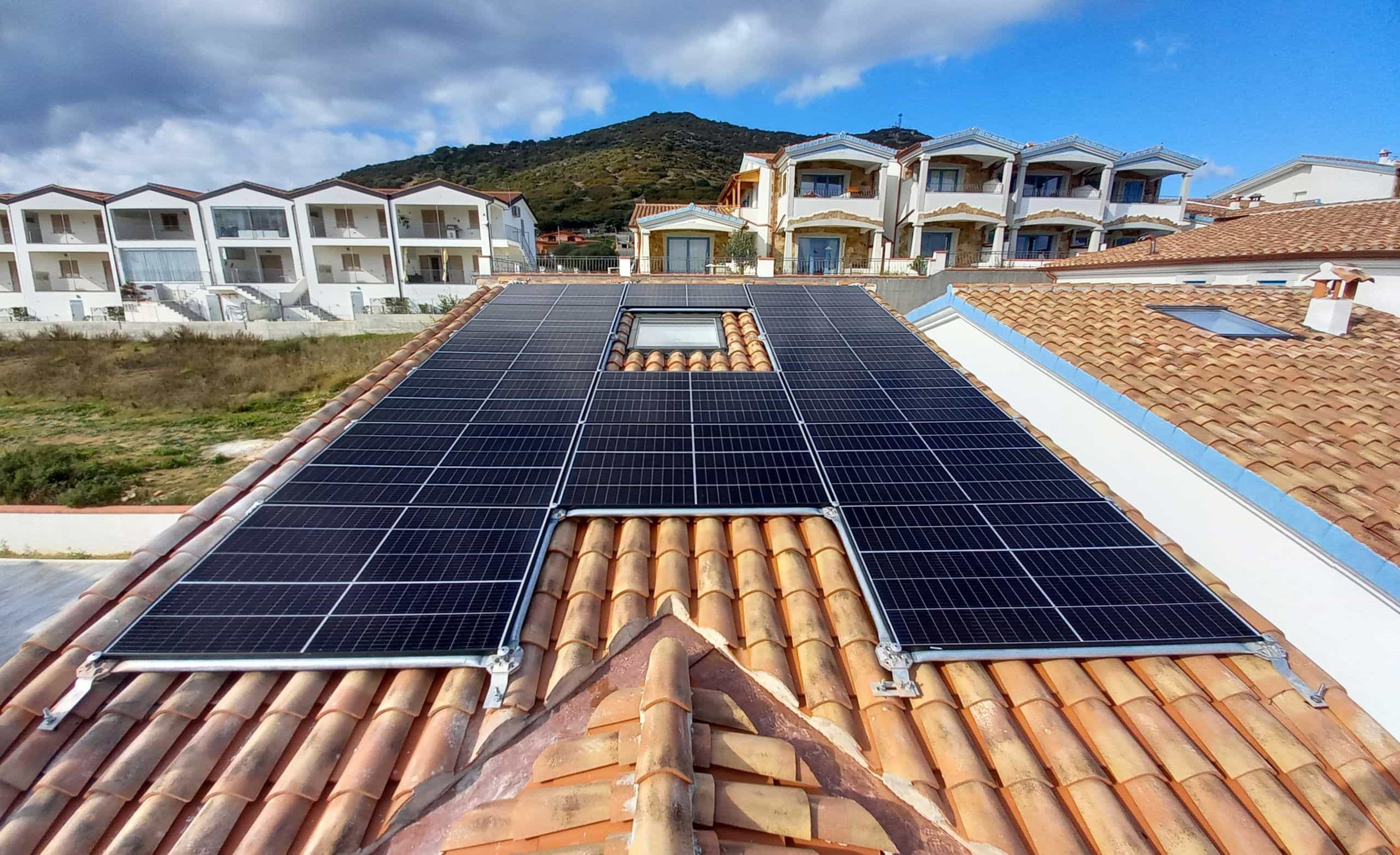

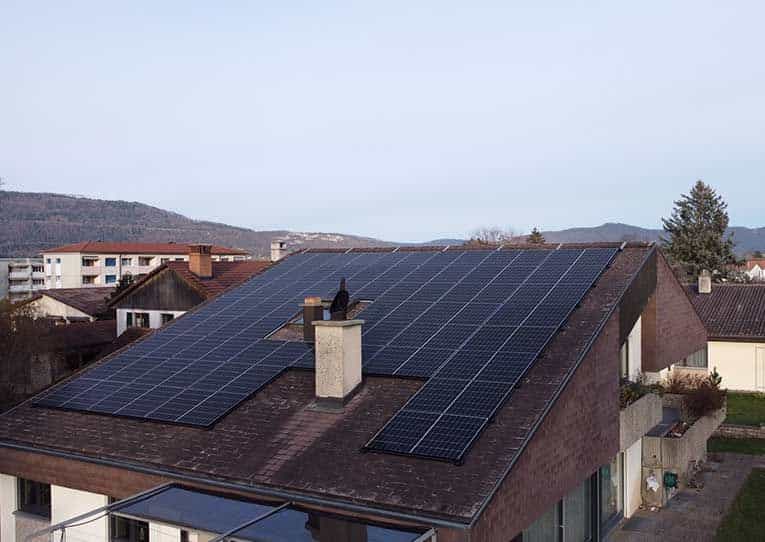

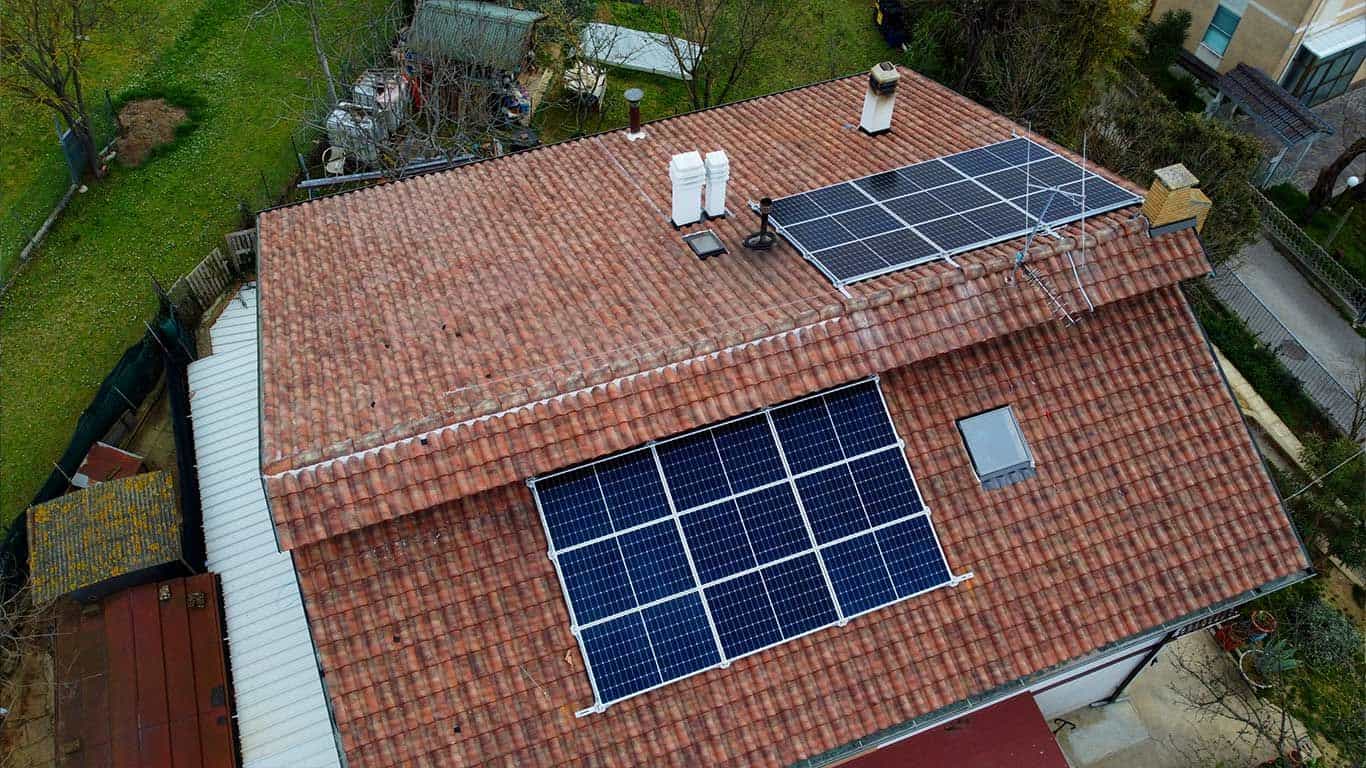

Strutture per Pannelli Fotovoltaici su Tetto inclinato

Falda singola

Ciascuna struttura Omniablok viene progettata a seconda delle specifiche del tetto e prodotta su misura in base alle dimensioni del pannello fotovoltaico. Il montaggio del sistema è rapido e semplice, non richiede alcuna specifica formazione dell’operatore; i pochi fissaggi, necessari a garantirne la stabilità, sono limitati al punto di colmo e alla parte bassa terminale della struttura.

Montaggio con pochi fissaggi

Riduzione rischio di infiltrazioni

Struttura leggera

Solo 6,5 kg/m²

Impianto pedonabile

Camminando sulle cornici

Velocità di posa

Senza alcun rischio di errore

Progettazione su misura

Per il tuo tetto

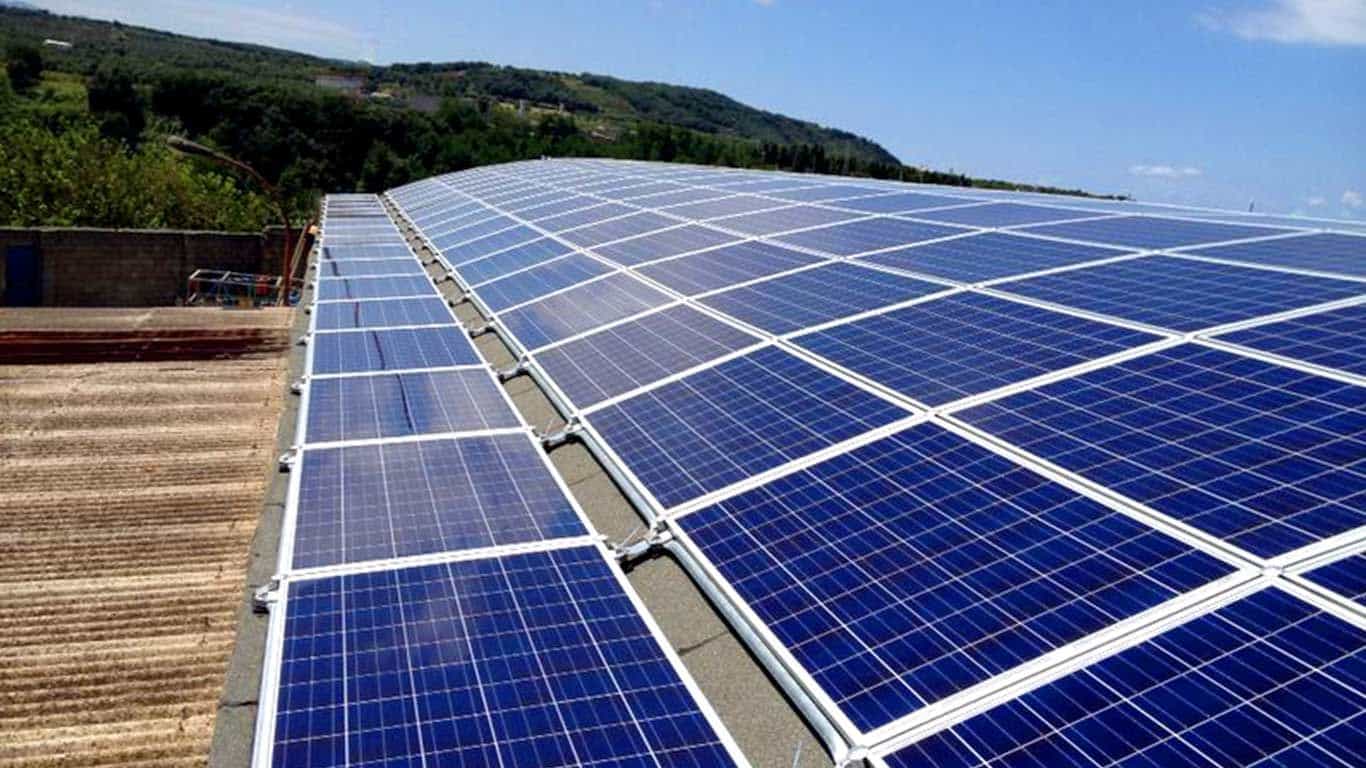

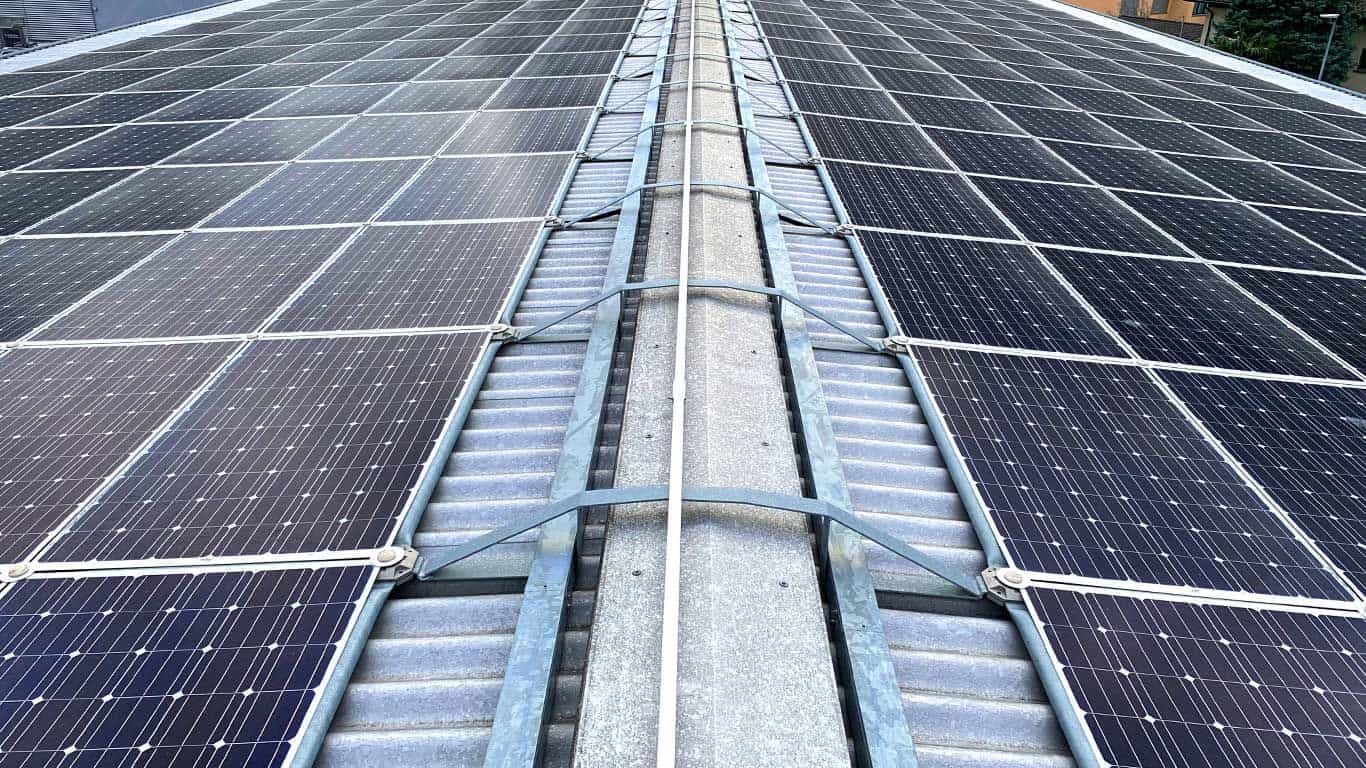

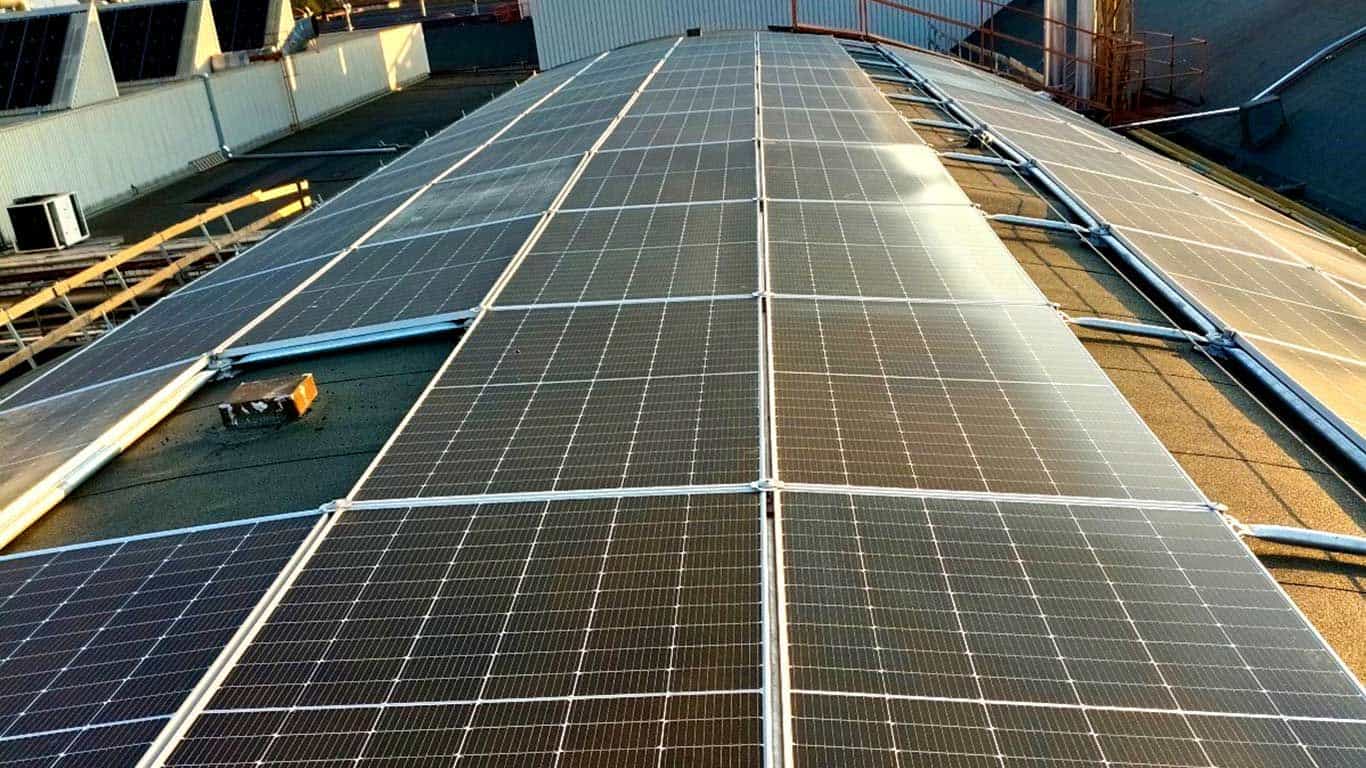

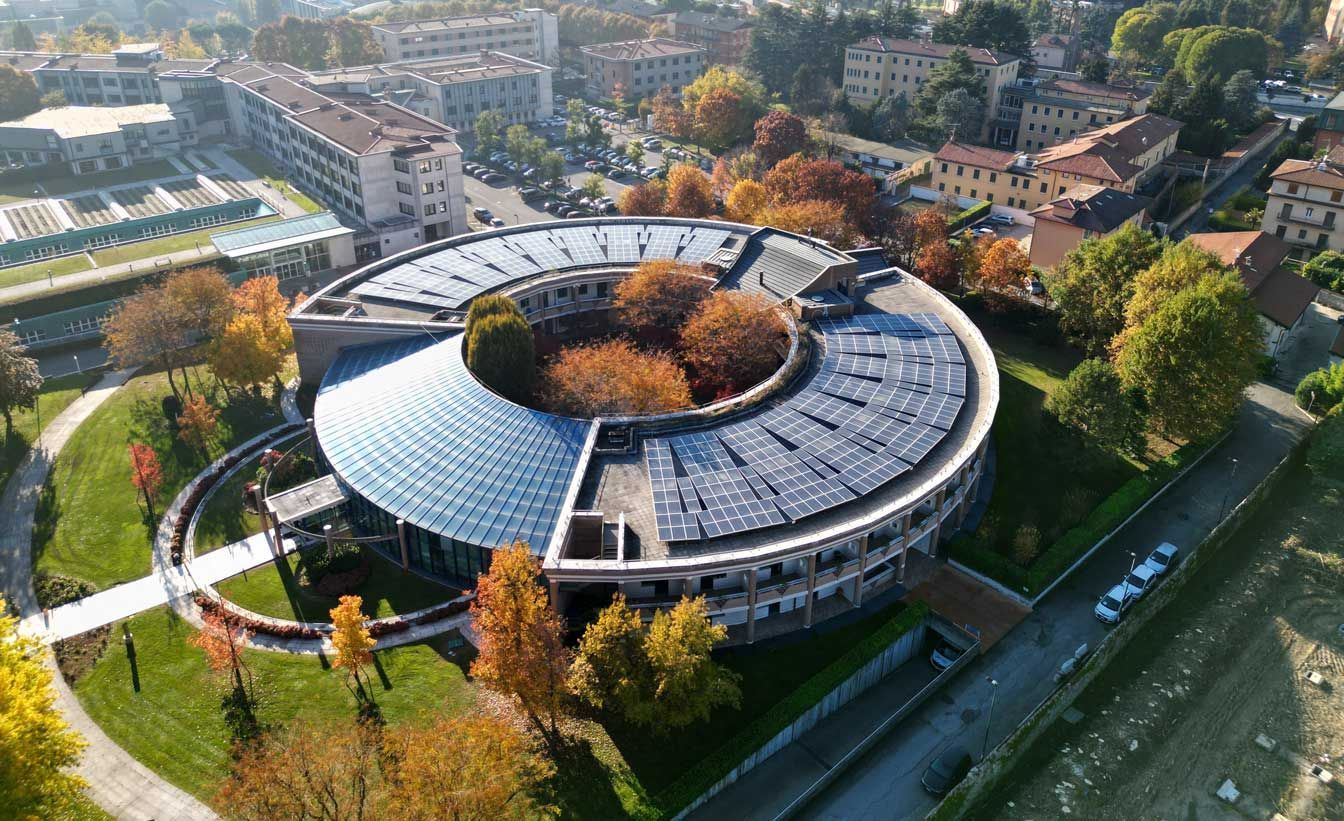

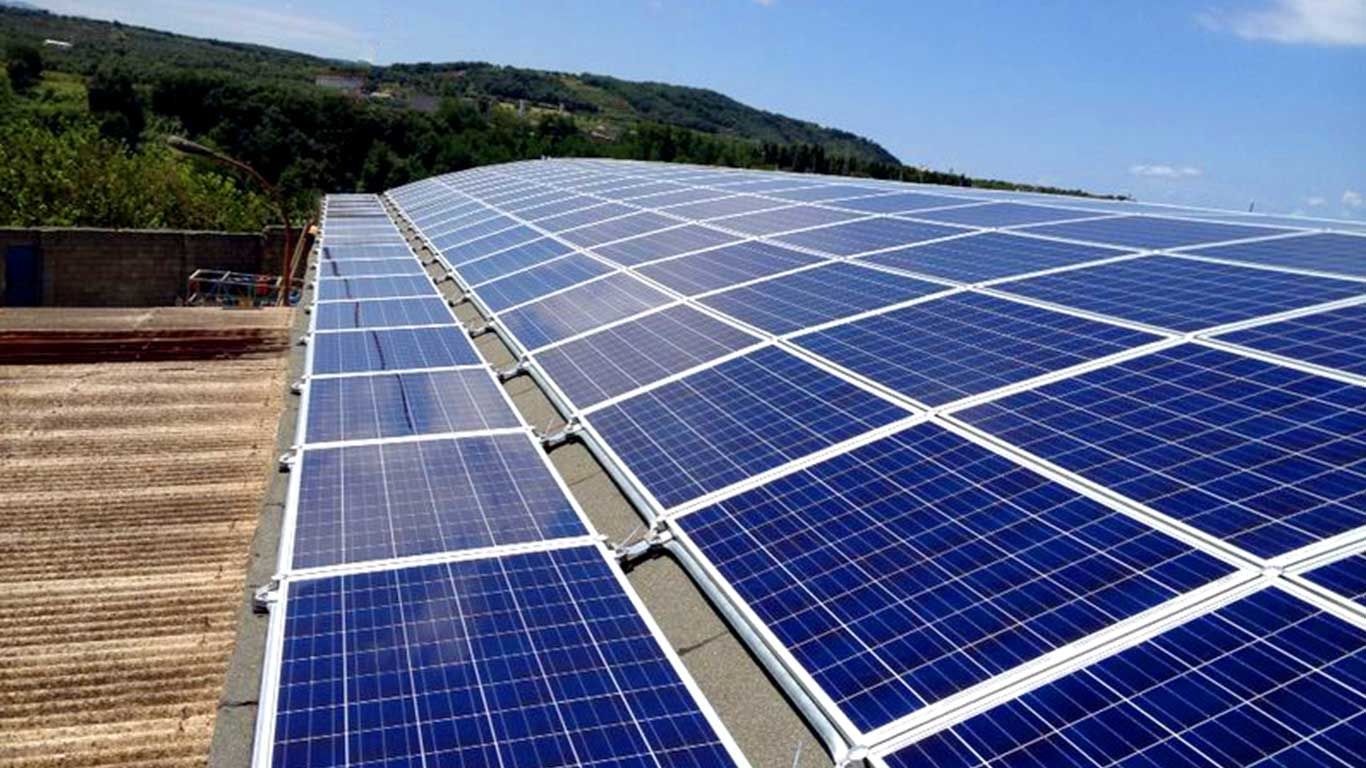

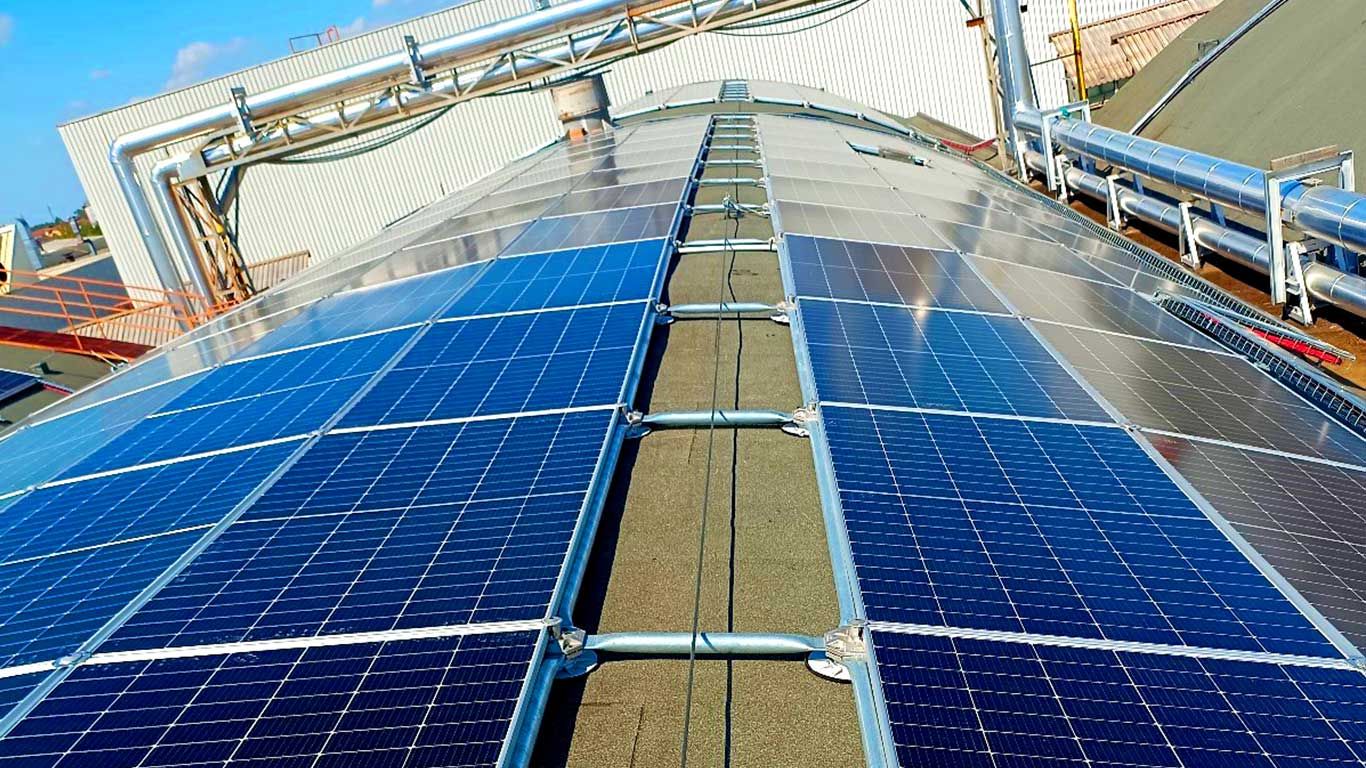

Strutture per Pannelli Fotovoltaici su Tetto a botte

Prodotto in base al raggio di curvatura del tetto, il sistema Omniablok per tetto a botte viene vincolato esclusivamente alle due estremità con apposite staffe oppure tramite catene d’acciaio messe in tensione.
Il manto di copertura è preservato applicando una placca in fibra di vetro o un piedino K al di sotto della fusione di alluminio Omniablok.

Montaggio con pochi fissaggi

Riduzione rischio di infiltrazioni

Peso contenuto

Solo 6,5 kg/m²

Dilatazione termica pannello

Senza rischi di rottura

Progettazione su misura

100% personalizzabile

Velocità di posa

Senza alcun rischio di errore

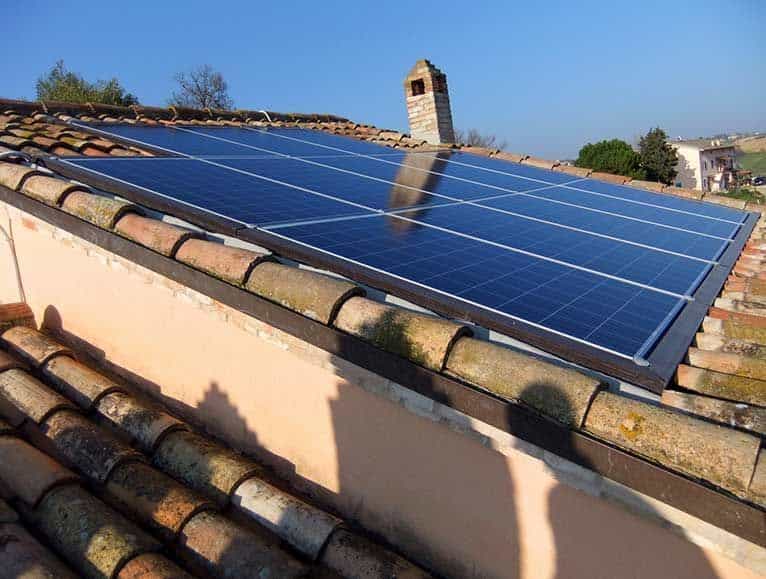

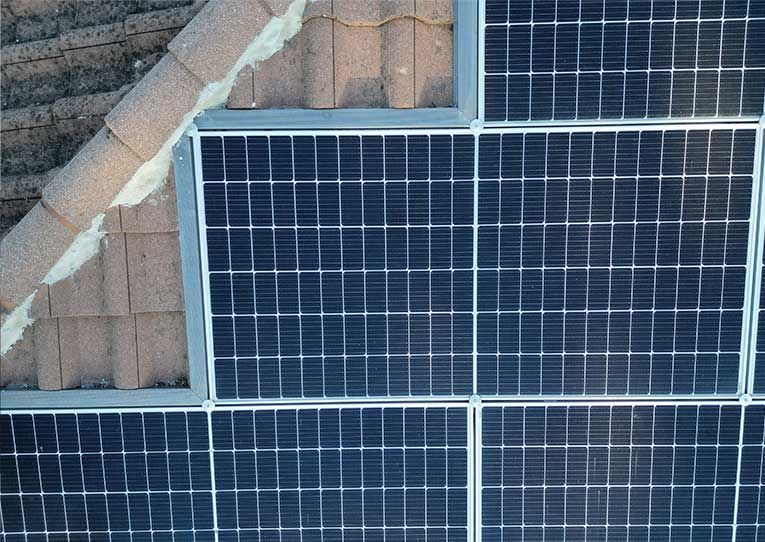

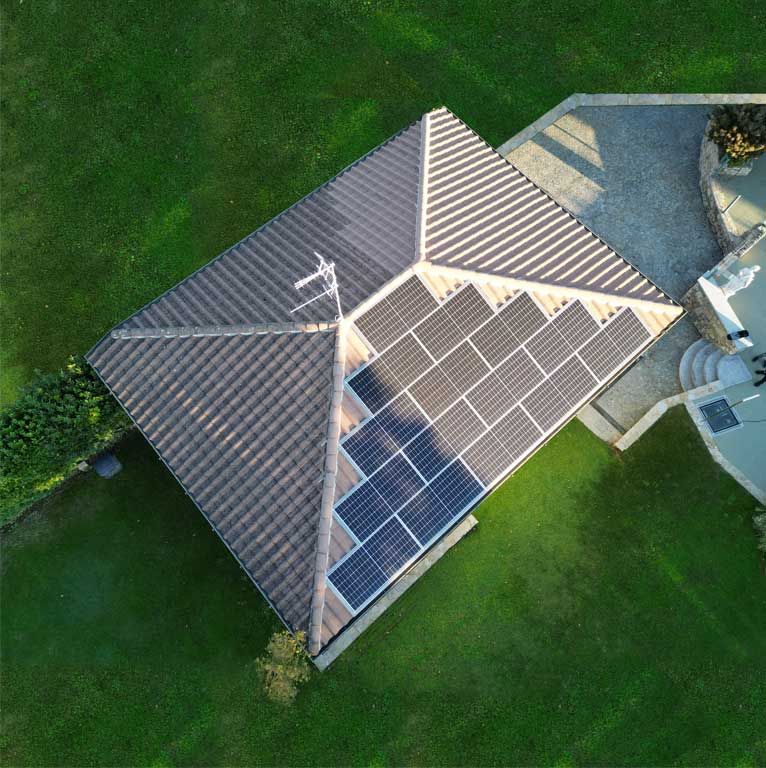

Strutture per Pannelli Fotovoltaici su Tetto integrato

Nei casi in cui il montaggio dell’impianto preveda la necessità di rimuovere i coppi dal tetto, il telaio Omniablok viene equipaggiato di un profilo perimetrale di compensazione composto da una sottile lamiera di acciaio microforata, che permette l’aerazione dei pannelli fotovoltaici e impedisce la formazione di nidi di animali.

Progettazione su misura

100% personalizzabile

Impedisce formazione di nidi

Volatili o altri animali

Massima resa estetica

Integrazione strutturale

Ricircolo aria

Massimizza la ventilazione

Progettazione

Supporto tecnico

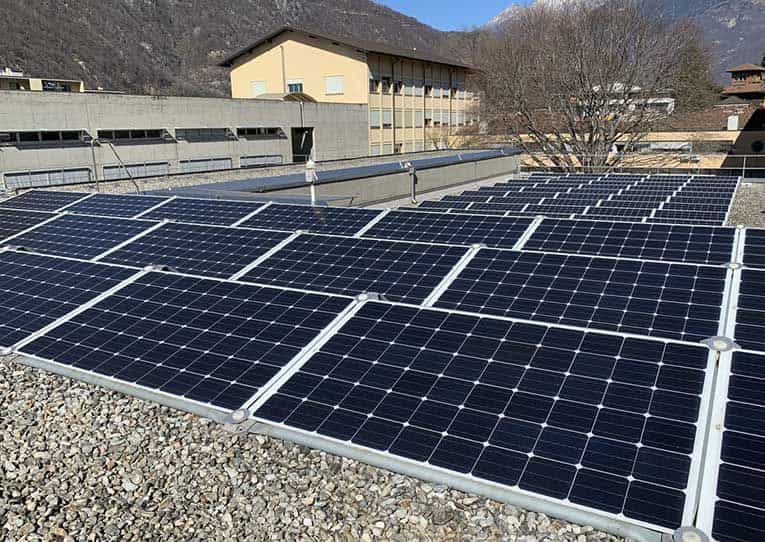

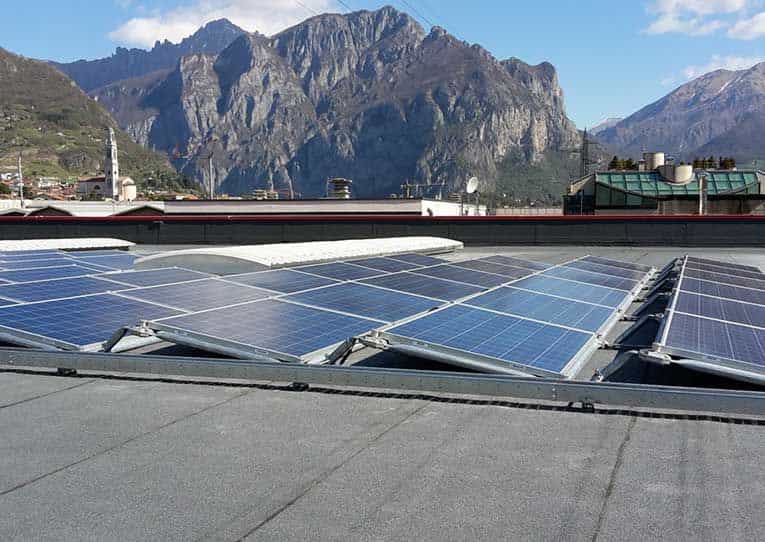

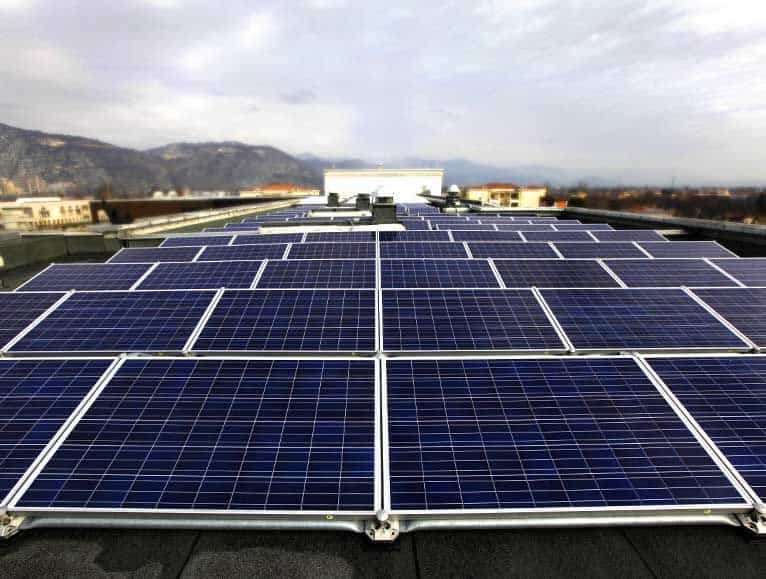

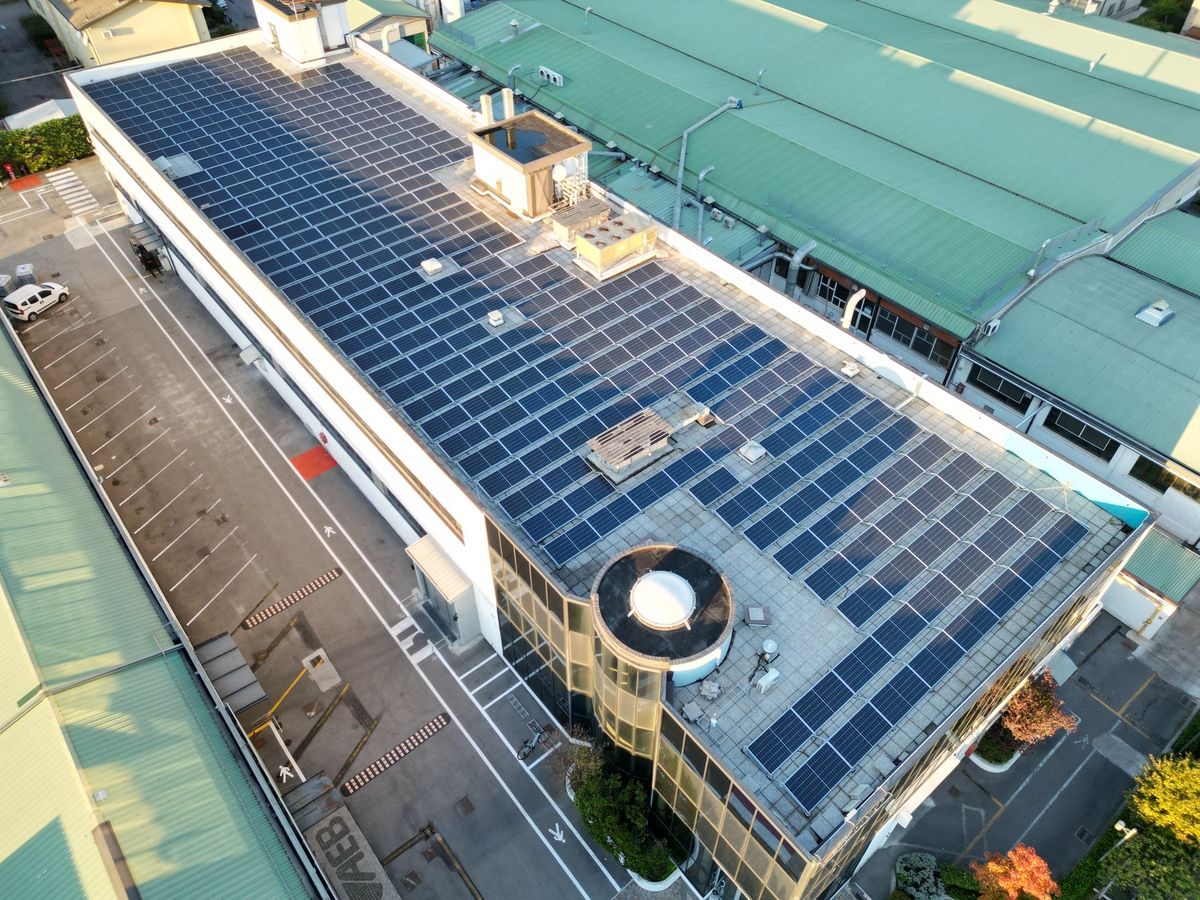

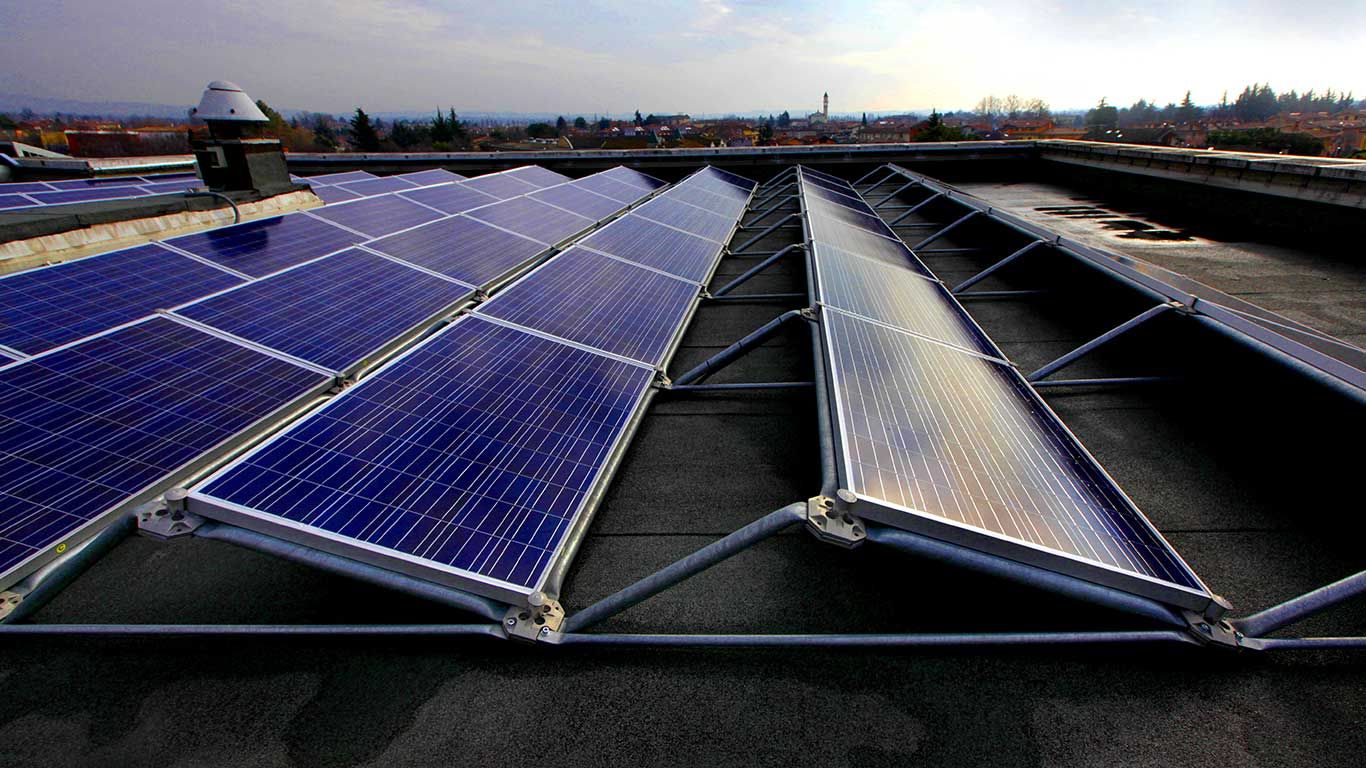

Strutture per Pannelli Fotovoltaici su Tetto piano sud

In completo appoggio sulla copertura, il sistema Omniablok si adatta anche alle superfici piane, l’intero impianto è collegato in modo da formare un’unica struttura, la cui incidenza è di circa
9,8 Kg/m². Il sistema, con orientamento a sud oppure est-ovest, permette di inclinare i pannelli alla graduazione desiderata e viene predisposto un piccolo strato di gomma al di sotto di ogni fusione per proteggere il manto di copertura.

Fissaggio struttura

Al parapetto perimetrale

Struttura leggera

Solo 9,8 kg/m²

Nessuna zavorra

O pesi ulteriori

Inclinazione pannelli richiesta

Da 0° a 25°

Velocità di posa

Senza alcun rischio di errore

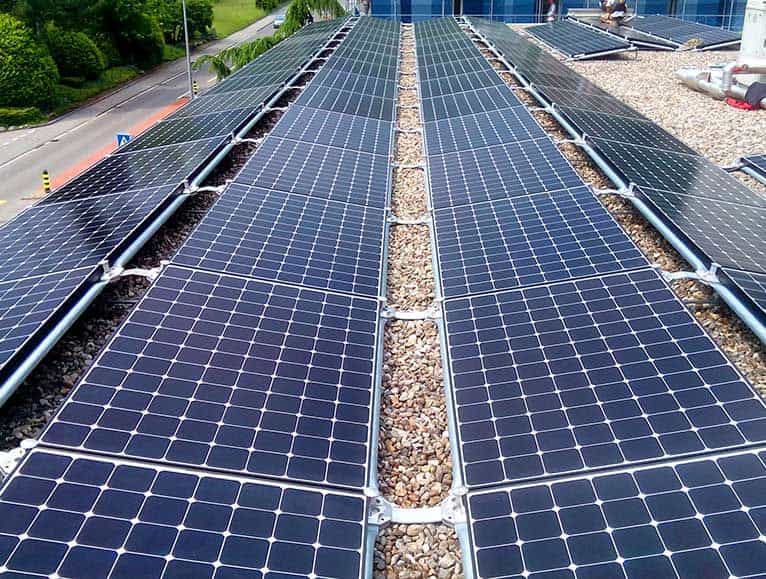

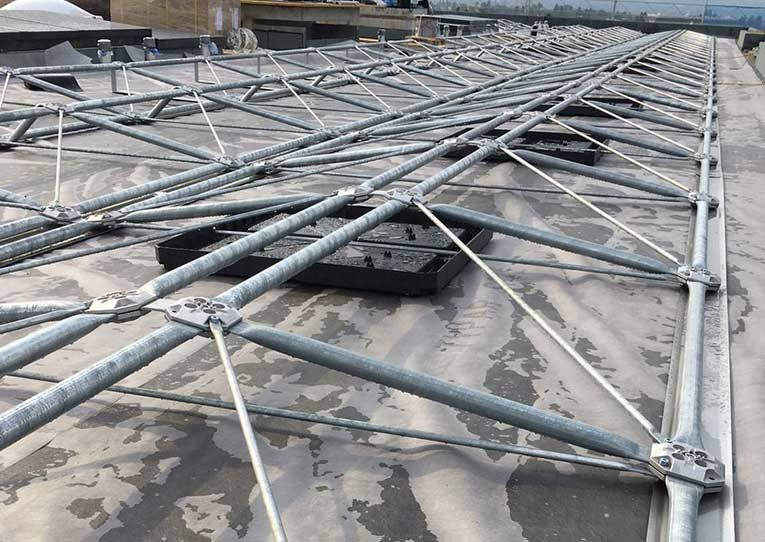

Strutture per Pannelli Fotovoltaici su Tetto piano est ovest

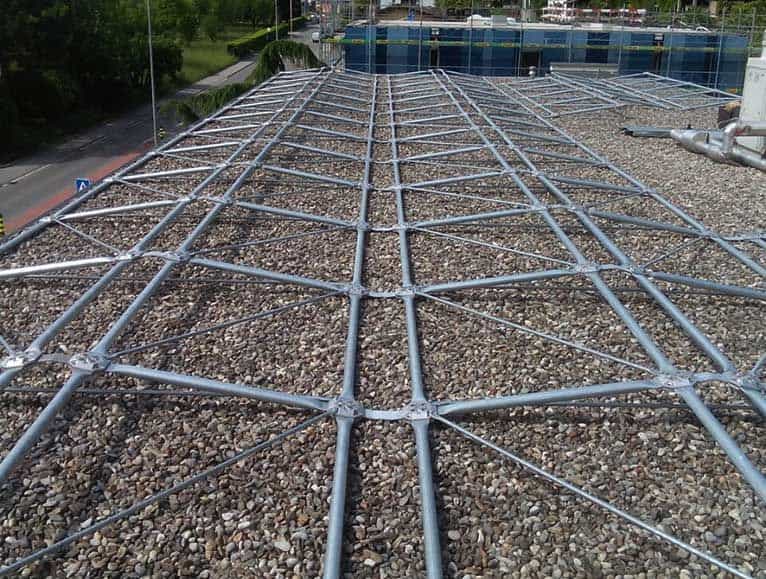

Uno dei grandi vantaggi del sistema Omniablok per tetto piano consiste nella ridotta incidenza di peso al metro quadrato: molti solai, soprattutto quelli di antica costruzione, non possono sopportare il peso delle zavorre in cemento, quindi la struttura Omniablok, formando una maglia reticolare totalmente collegata che non richiede l’utilizzo di zavorre, risulta essere perfetta per queste tipologie di applicazione. Il fissaggio avviene alle estremità perimetrali tramite catene d’acciaio messe in tensione.

Fissaggio struttura

Parapetto perimetrale

Struttura leggera

Solo 9,8 kg/m²

Nessuna zavorra

O pesi ulteriori

Inclinazione pannelli richiesta

Da 0° a 25°

Velocità di posa

Senza rischio di errore

OmniaBlok - Modulo reticolare per pannelli fotovoltaici

Il nostro staff è a tua completa disposizione per info e preventivi

Scopri quali sono i vantaggi che rendono Omniablok la soluzione ai tuoi problemi:

I vantaggi Omniablok

Peso contenuto

Struttura leggera in quanto interamente collegata

Velocità di posa

Senza alcun rischio di errore

No foratura

Il montaggio della struttura richiede pochi fissaggi nel tetto

Brevettato

In Italia e all’estero

Certificato

Su richiesta, viene redatta la certificazione di resistenza

Nessuna zavorra

Essendo una struttura reticolare modulare interamente collegata
